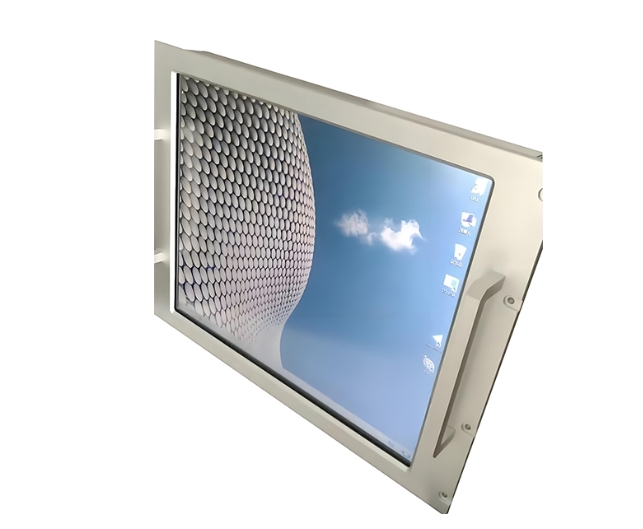

21.5英寸，真的就是工業現場的“黃金尺寸”嗎?這塊尺寸適中的屏幕為何在自動化設備、生產線中頻頻亮相，并被眾多工程師視作兼顧可視面積與機柜空間的最佳選擇?本文將從尺寸價值、硬件規格、環境適應性、人機交互、應用范例、選型要點、運維實踐與趨勢展望八個維度，全景式剖析 21.5 英寸工業顯示器的內在實力與外在價值。

一、尺寸價值定位

視覺舒適區

21.5 英寸對角線約 546 mm，典型分辨率 1920 × 1080，可在 60–80 cm 觀看距離內完整呈現 SCADA 畫面與 CAD 圖紙，減少頻繁縮放。

機柜兼容性

大部分 600 mm 寬標準機柜預留面板開孔高度 370–400 mm，21.5 英寸面板(含邊框)即可無縫嵌入，不必改動柜體結構。

成本平衡點

相比 19 英寸，材料與背光成本增加有限;相比 23.8 英寸，又能節省機柜空間與功耗，正好處于價格與性能折中區。

二、核心硬件參數

面板技術

TFT-LCD：最常見，色彩準確、響應穩定。

IPS-LCD：可視角度可達 178°，便于多人同時查看。

亮度與對比度

工業級常見 350–500 cd/m2，高亮版可上 1000 cd/m2，應對直射光。

對比度 1000:1 左右，可精準識別報警色塊。

背光壽命

LED 背光設計壽命 ≥50 000 h;支持背光電流自適應，延緩老化。

觸控方案

電容式：多點、手勢、玻璃蓋板 3 mm;

電阻式：帶手套操作，耐油污;

無觸控：配實體鍵旋鈕，適合強電磁環境。

信號接口

標配 VGA + HDMI 或 DP，部分型號支持 eDP、LVDS;

輔助 I/O：USB-B 觸控、RS-232/485、GPIO 繼電。

供電與功耗

9–36 V DC 寬壓輸入，典型功耗 15–25 W，高亮型約 30 W。

板載防護

TVS 管吸收浪涌;電容濾波抑制尖峰;全板三防漆，防潮防塵。

三、環境適應性

溫度范圍

常規 -10 ℃?60 ℃;寬溫版 -30 ℃?80 ℃，適合冷庫與鋼結構廠房。

防護等級

前面板 IP65;整機配后蓋密封墊可達 IP67。

抗震抗沖擊

整機通過 IEC 60068-2-6 振動與 IEC 60068-2-27 沖擊測試，適用車輛設備。

電磁兼容

符合 EN 61000-6-2(工業抗擾度)與 EN 61000-6-4(工業發射)標準。

四、人機交互設計

直觀版面

1920 × 1080 的點陣允許同屏顯示四路工藝曲線或兩幅 3D 模型預覽。

多點手勢

電容觸控支持放大、旋轉、滾動，操作更貼近消費級設備習慣。

手套模式

控制 IC 內置靈敏度曲線，可識別 5 mm 乳膠手套或 7 mm 棉紗手套。

快捷實體鍵

機身側邊保留硬按鍵(亮度、音量、菜單)與可編程 F1–F4，以防觸控故障時快速調節。

五、典型應用場景

自動化生產線

安裝于操作站，實時顯示 PLC 數據、報警狀態及 OEE 指標。

數控機床人機界面

搭配 EtherCAT 主板，提供刀具路徑預覽與快捷調刀。

能源變配電

展示單線圖、負荷曲線，監控溫度、諧波與開關狀態。

醫療檢測儀

血液分析儀等精密設備采用 21.5 英寸屏，高清展示波形與統計報告。

軌道交通信號柜

嵌入式安裝于列控車站 ATS 機柜，長時間運行 7×24 h。

六、選型指南

分辨率與顯色

需設計 CAD 操作或高清監控，可選 IPS+72 % NTSC 面板。

亮度與散熱

戶外或強光車間挑選 ≥1000 cd/m2 并配背板導熱鋁鰭片。

觸控與手套兼容

食品、化工現場優先電阻或支持濕手識別的 PCAP(投射電容)。

接口與布線

舊設備保留 VGA;新設計統一 DP/HDMI 并預留 USB-C(視頻+電源+觸控)。

整機尺寸與開孔

確認面板外形與固定孔位;緊湊機柜可選無邊框貼合款。

供應鏈與認證

核驗 CE、FCC、RoHS 文件;關注 5 年以上供貨周期。

七、運維實踐與常見問題

背光老化

表現：亮度衰減 30 % 以上。

對策：在 BIOS 或 OSD 打開自動調光;定期記錄亮度衰減曲線。

觸控漂移

表現：點擊偏移。

對策：校準固件;檢查地線與屏蔽層;避免 USB 共地噪聲。

白霧或水漬

表現：屏幕出現霧斑。

對策：關機除濕;使用防霧納米涂層型號;柜體加裝呼吸閥。

EMI 干擾條紋

表現：橫紋閃爍。

對策：視頻線加磁環;接地良好;遠離變頻器電源線。

意外碰撞

表現：前蓋板碎裂。

對策：選用 6H 高強度鋼化玻璃;備獨立更換蓋板方案。

八、技術與市場趨勢

更高亮 Mini-LED 背光

區域調光降低能耗 15 %，戶外可讀性顯著提升。

超薄化與全貼合

OCA 全貼合減少 3 % 反射，面板厚度控制在 5 mm 以內。

嵌入式 AI 芯片

集成 NPU，用于邊緣圖像識別和異常檢測，減輕上位機負荷。

無線與遠程診斷

內置 Wi-Fi/4G 模塊，支持 OTA 更新與設備云臺賬。

環保材料與低碳設計

采用無鹵素 PCB、可回收金屬外殼，滿足 ESG 采購標準。

21.5 英寸工業顯示器憑借“一屏多用”的尺寸優勢、可靠的工業級硬件、豐富的接口配置及出色的環境適應性，在制造、電力、交通、醫療等諸多領域展現出重要價值。通過合理選型、規范安裝與主動運維，可充分發揮其高清顯示與靈敏交互能力，助力生產管理、數據可視化與智能決策。放眼未來，隨著 Mini-LED、AI 邊緣計算與無線運維技術的融合，21.5 英寸工業屏將繼續扮演工業信息化中樞的角色，為智慧工廠與數字化現場提供更穩定、更高效、更低碳的可視化支撐。
